安装钢丝螺套的装配过程分解

浏览次数：2227次   更新时间：2020-04-01

钢丝螺套装配由钻孔、攻丝、底孔检测、安装螺套和去除安装柄5个主要步骤组成。

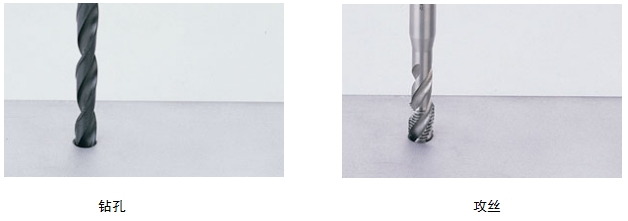

　　1、钻孔

　　用相应规格的标准钻头钻孔，钻孔深度要大于钢丝螺套安装后的实际长度；注意不要将孔钻成锥形，选用不磨损的钻头，切屑不要掉入可能会引起损坏的地方。钻孔后允许去毛刺性质的锪孔，锪孔不应超过0.4P深度，因为过大的锪孔不利于钢丝螺套的旋入和引起不适应地装配；倒角最好为120°±5°，过大或过小都不利于螺套的安装。各规格钻孔直径可参照正和工业《常用螺套规格的钻孔直径》QZHJ-29-2019技术条件进行加工。

　　2、攻丝

　　使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝，攻丝的长度必须超过钢丝螺套长度，对于通孔要全部攻丝；攻丝的精度决定最终标准内螺孔的公差带，使用者要适当地选择攻丝方法和润滑，盲孔攻丝要用力适当，以防折断丝锥。

　　攻丝后，螺纹孔应清理，一般用压缩空气喷枪吹，盲孔时还应使用带径向孔的长喷枪自下而上清理，也可以用清洗的方法清理螺纹孔；螺纹孔精度高时，应用钢丝螺套用内螺纹塞规进行检查。

　　3、底孔检测

　　使用钢丝螺套专用螺纹塞规(俗称：底孔塞规)，对攻丝完成的安装钢丝螺套用内螺纹进行检测。通端通，止端最多进2圈，表示底孔合格。

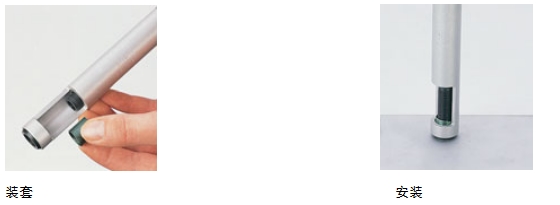

　　4、安装螺套

　　钢丝螺套放入安装扳手内，使安装柄嵌入导杆槽内转动安装扳手手柄，使钢丝螺套旋入螺孔，并使其距基体表面留有0.75~1.5P的空螺纹。少量安装钢丝螺套时和14×2以上粗牙钢丝螺套安装时，可采用“T”型开槽或螺纹头简易工具安装。并注意不要在钢丝螺套安装柄上施加较大的轴向力以防“乱扣”。

　　由于钢丝螺套是弹性元件，安装钢丝螺套的合格率一般在90%~95%之间。

　　5、去除安装柄(冲断)

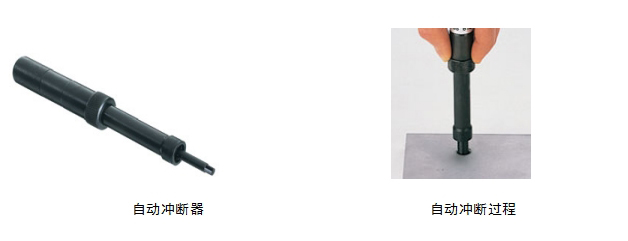

　　5.1自动冲断

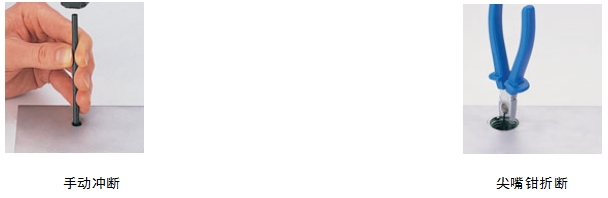

　　5.2手动冲断

　　手动冲断钢丝螺套安装柄时，将手动冲断器对准安装柄，用200g左右的榔头猛打一下即可去除，对于18×2.5以上的粗牙钢丝螺套和14×1.25以上的细牙钢丝螺套，用尖嘴钳上下弯曲亦能将安装柄去除，还有助于防止跳牙，见下图。
